车规级TVS/ESD二极管选型：48V系统浪涌静电保护应用

随着纯电平台的快速发展，48V系统已不再局限于轻混动力领域，正逐步成为下一代整车电子电气架构的核心组成部分。在高端纯电车型中，48V低压配电系统承担着为线控底盘、高阶智能驾驶系统、主动悬架等高功率负载供电的关键角色，其稳定与可靠性直接影响到整车性能与安全。可以说，48V系统正在演变为智能电动汽车的“低压能量中枢”，推动汽车电子架构迈向更高集成、更高效率的新阶段。

一、汽车48V系统的核心优势与面临挑战

1.1 系统优势：能效与轻量化的双重提升

48V的出现，就是要在同样功率下把电流降到四分之一，使线束更细、更轻，损耗更低。根据P=UI原理，电流降低带来两大直接好处——能效提升、成本下降。

·降低线路损耗：电流减小显著降低线缆的焦耳热损耗，提升能量传输效率；

·实现轻量化：允许使用更细的导线，减少线束截面积与重量，有利于整车布置与能耗优化；

·成本优化：在满足同等安全标准下，线径减小有助于降低铜材用量与布线复杂度。

1.2 技术挑战：高电压环境下的可靠性设计

电压提升也带来相应的电气设计与可靠性挑战：

·半导体器件要求升级：工作电压升高要求IC具备更高的绝对最大额定值，相应推动晶圆工艺与封装技术的演进，需严格遵循IEC 60664-1、IPC-2221A等标准对爬电距离与电气间隙的规定；

·瞬态电压与电弧风险：在感性负载开关、负载突降等工况下，系统可能承受高达70V甚至更高的瞬态过压，极易导致器件击穿或系统失效；

·防护设计要求提高：48V网络面临更严峻的浪涌与静电放电威胁，必须在线路接口实施有效的主动钳位与滤波设计。

二、汽车48V系统电源口和CAN总线接口的防护设计要点

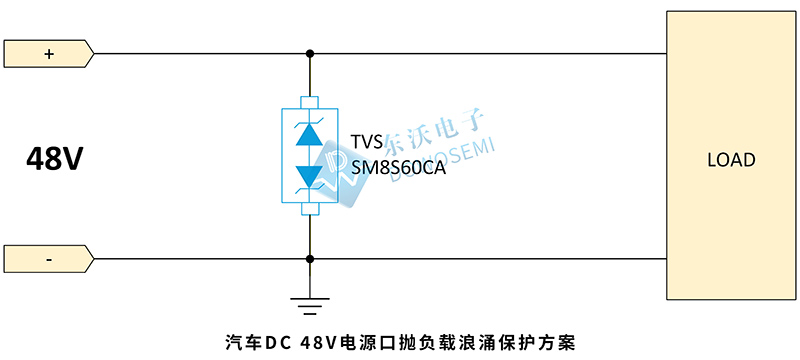

2.1 DC48V电源端口浪涌防护方案

针对DC 48V电源输入口，需满足ISO 7637-2、ISO 16750-2等汽车电子标准中规定的瞬态脉冲测试要求（如5a/5b）。典型的防护设计采用符合AEC-Q101认证的车规级TVS二极管，具备高浪涌承受能力、低钳位电压与快速响应特性，确保在8/20μs波形、数千安培的浪涌冲击下维持端口安全。

汽车DC 48V电源口TVS二极管选型，东沃电子推荐：SM8S60CA、TP5.0SMDJ58CA、SDP58CA、LDP58CA、15KP58CA、30KP58CA等等，覆盖不同功率等级与封装需求，满足GB/T 17626.5及IEC 61000-4-5标准中2kV以上浪涌防护要求。

2.2 CAN总线信号端口静电与浪涌防护

在48V系统中，CAN总线常作为12V与48V网络之间的通信桥梁，其共模电压范围扩大，工作环境更为复杂。大功率负载启停引起的感应电压与系统瞬变可能干扰通信信号完整性，因此需在总线接口部署低电容、高可靠性的ESD保护器件。防护设计要求：保护器件应具备低钳位电压、高峰值功率能力，并保持信号完整性；同时满足IEC 61000-4-2 Level 4静电防护标准。

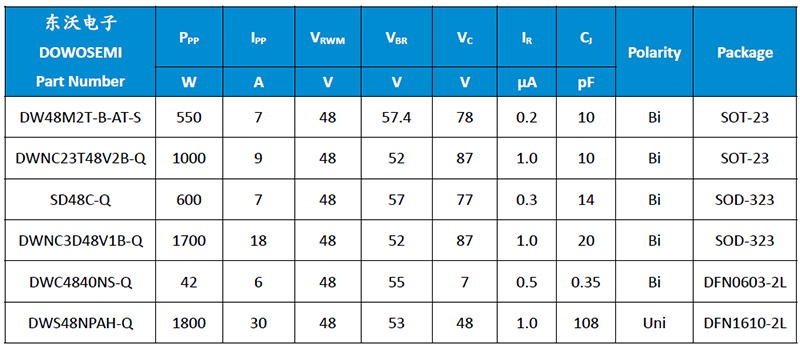

48VCAN总线专用ESD保护二极管选型，东沃电子推荐：DW48M2T-B-AT-S、DWNC23T48V2B-Q、SD48C-Q、DWNC3D48V1B-Q、DWC4840NS-Q、DWS48NPAH-Q等，高可靠性、低漏电流、车规级品质。

三、总结：系统级防护与协同设计

48V系统的推广不仅是电压平台的提升，更是整车电气架构从分散到集中、从独立到融合的系统工程。在设计与验证阶段，需综合考量电源管理、信号完整性、热管理及电磁兼容等多重要素，实施系统级的防护策略。选择符合车规标准、经过充分验证的电路保护方案，是确保48V系统在高负载、高可靠场景下稳定运行的基础。

东沃电子DOWOSEMI为48V系统提供全系列车规级电路保护解决方案，包括TVS二极管与ESD保护器件，均通过AEC-Q101认证，满足ISO 7637-2、ISO 16750及IEC 61000-4-2/4-5等标准要求。产品具备高可靠性、快速交付与完整技术支持，可根据客户具体应用场景提供定制化防护方案与免费样品测试支持。

如需进一步了解48V系统防护设计或器件选型，欢迎与东沃DOWO联系，共同推动更安全、更高效的汽车电子架构发展。
