LLSM流媒体传输模块，凭借低带宽、低延迟的传输特点，一经推出就受到了广泛关注。
由于低延迟传输跟相机性能以及屏幕刷新率等参数有着密切关系，可供选择的配套产品众多，许多客户就跟我们提出了提供整套方案的建议。
我司深入研究测试后，推出LLSM流媒体传输模块+基于FPGA的全国产ISP MIPI工业相机SC130GS的方案建议。
SC130GS 是一款Global shutter CMOS 图像传感器，最高支持1280H x 1024V @240fps的传输速率。
相机输出黑白 RAW/RGB图像，有效像素窗口为1288H x 1032V，支持复杂的片上操作——例如HDR 模式、支持外触发全局曝光模式、窗口化、水平或垂直镜像化等。
此方案我们通过三种帧率测试，并记录下列数据。
电脑配置：
处理器：Intel（R）Xeon（R）CPU E5-2650 v2@ 2.60GHZ
内存：32GB
显卡：NVIDIA GeForce RTX 2060
屏幕刷新率：180Hz

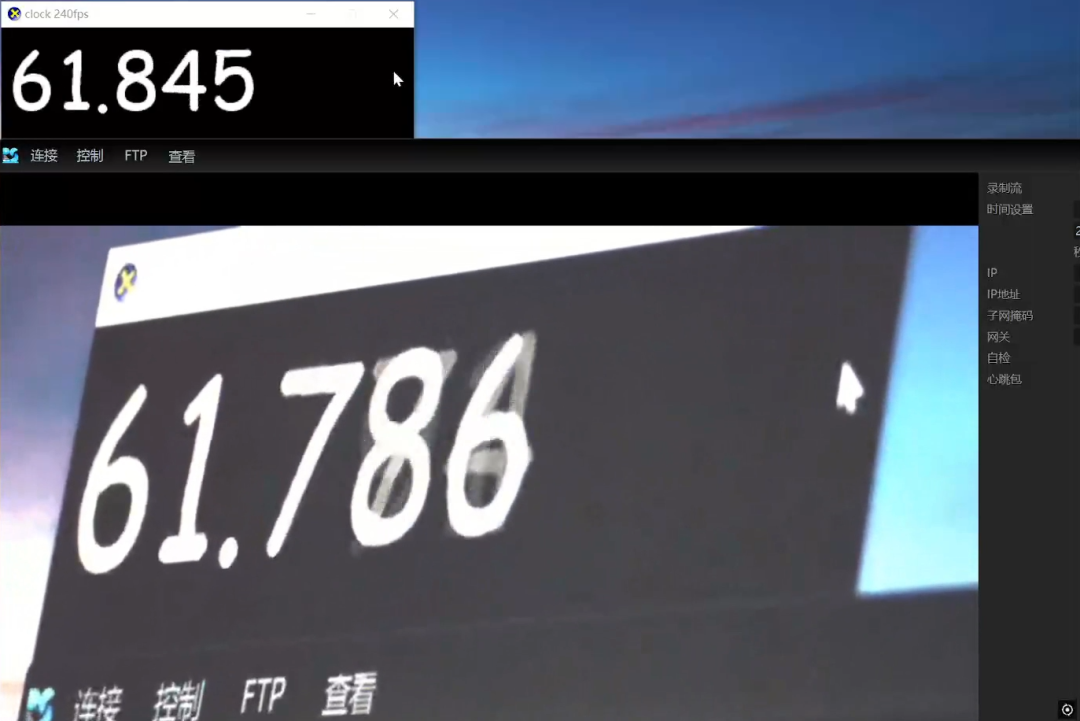

1.相机帧率60FPS
在此帧率下，整体延迟在50~65ms左右。

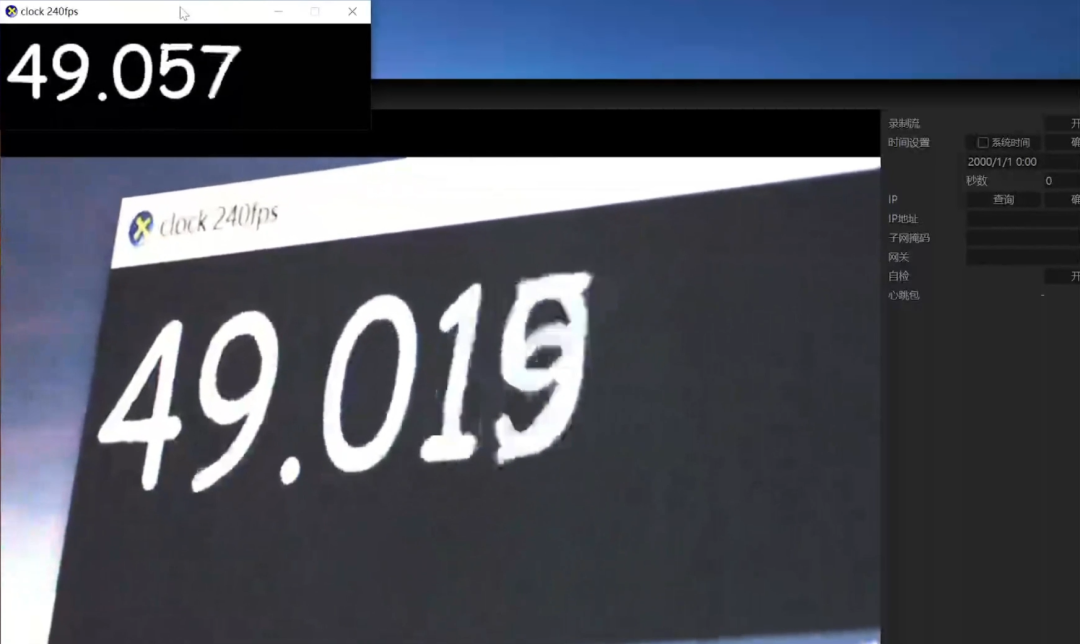

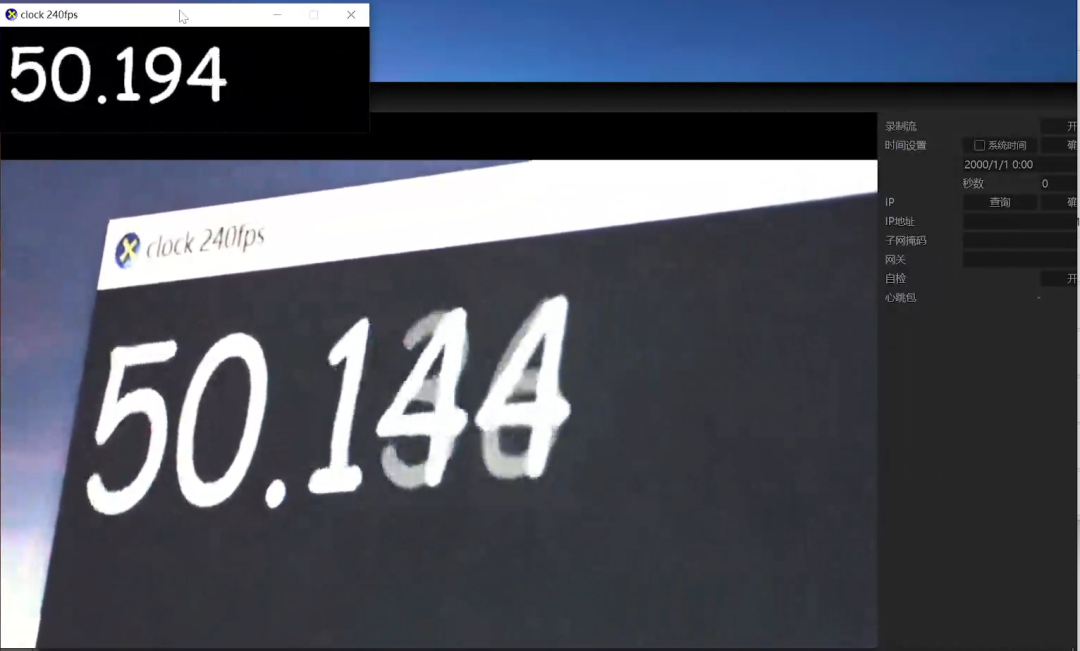

2.相机帧率120FPS
在此帧率下，整体延迟在40~55ms左右。

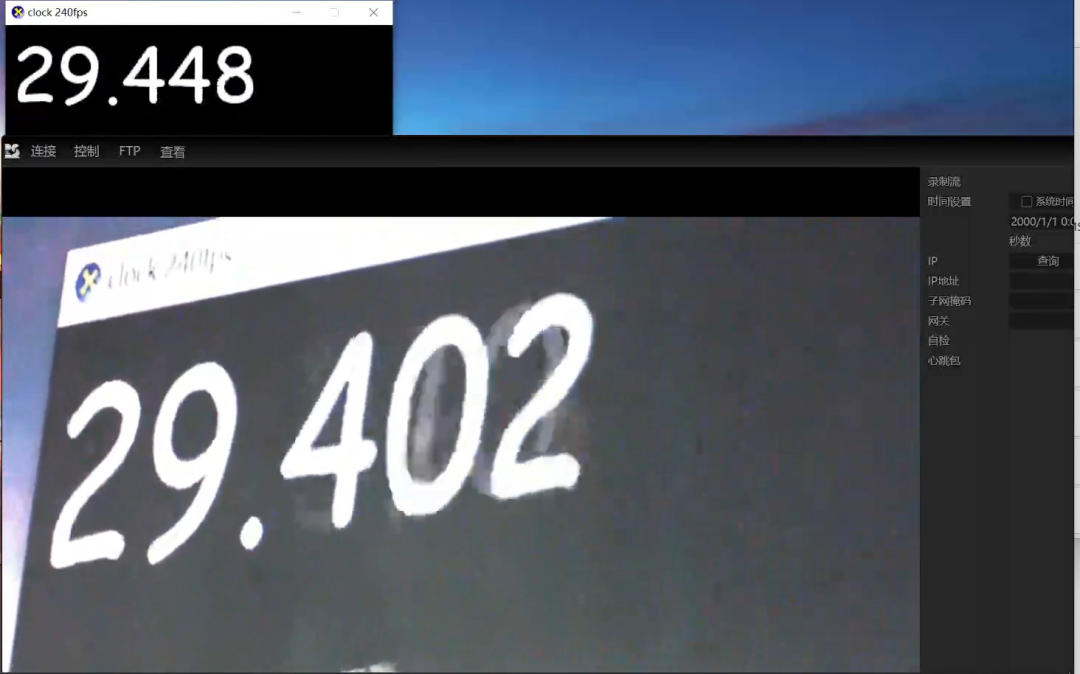

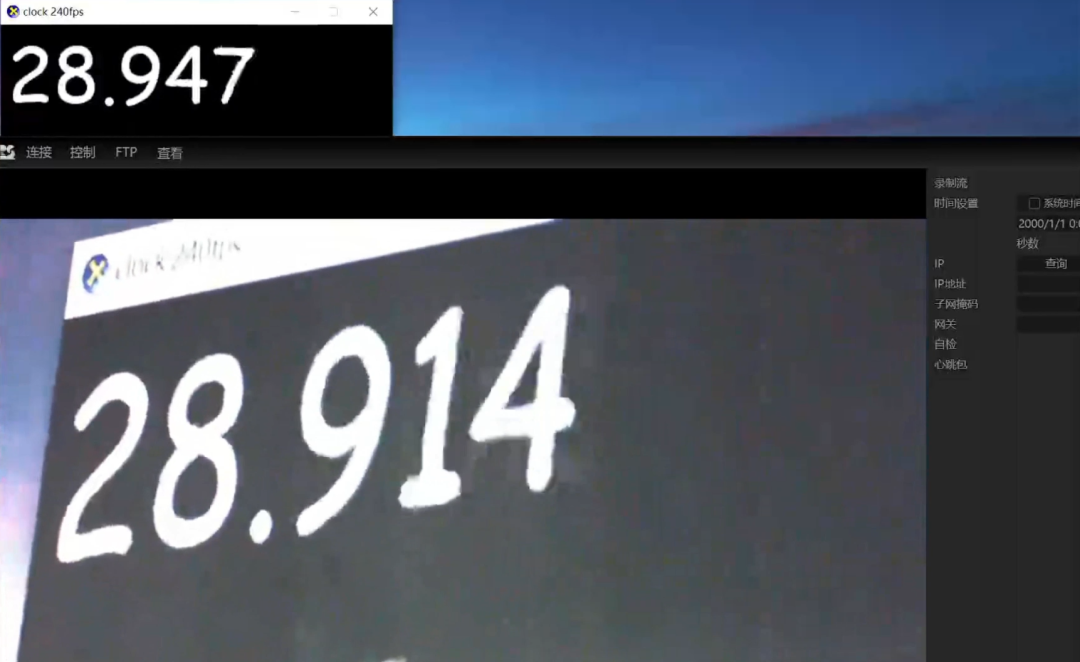

3.相机帧率240FPS
在此帧率下，整体延迟在30~45ms左右。
SC130GS相机参数：
关键指标 |
数值 |
分辨率 |
130万 |
有效像素阵列 |
1288H x 1032V |
像素尺寸 |
4.0μm x 4.0μm BSI |
镜头光学尺寸 |
1/2.7" (6.56mm) |
最大图像传输速率 |
1280H*1024V @240fps 1280H*1024V @1lane@60fps |
输出接口 |
10/8-bit DVP并行接口 10/8-bit 4/2/1 lane MIPI 10/8-bit 4/2/1 lane LVDS |
输出格式 |
MONO/RAW/RGB |
CRA |
0° |
灵敏度 |
8000mV/lux·s |
满阱电荷 |
8000e- |
动态范围 |
普通模式：60 dB HDR模式：100 dB |
信噪比 |
40 dB |
工作温度范围 |
-40°C~+85°C |
最佳工作温度范围 |
-20°C~+60°C |
电源电压 |
AVDD = 3.3VDVDD = 1.5VDOVDD = 1.8V~3.3V （为了更好的性能，推荐使用1.8V） |
封装信息 |
64-pin CLCC13mm x 13mm |
