浅谈液晶显示屏的产品结构与连接方式

在电子设备无处不在的今天，液晶显示屏（LCD）作为人机交互的核心窗口，其技术实力直接决定了设备的使用体验。从智能穿戴到工业控制，从车载显示到消费电子，不同场景下的 LCD 产品背后，都藏着精心设计的结构方案与连接技术。今天就带大家深度解析液晶显示屏的核心基础，读懂显示技术的底层逻辑。

一、产品结构：量身定制的显示解决方案

液晶显示屏的产品结构并非千篇一律，而是根据应用场景、性能需求量身打造，作为资深显示器制造公司，希恩凯电子（CNK）的核心产品涵盖单色 LCD 和单色模组、0.96-15.6 寸 TFT 显示模组、OLED 模组、HMI 人机交互模组，其产品结构主要分为三大类核心产品及多种衍生方案：

1. 集成化产品：高效稳定的主流选择

COB 产品采用 “IC+LCD+PCB” 的核心架构，可根据需求搭配铁框、背光、TP（触控面板）等组件，凭借集成度高、稳定性强的优势，广泛应用于工业控制、车载设备等对可靠性要求严苛的场景。

COG 产品以 “IC+LCD” 为基础，支持灵活选配背光、铁框、PCB、TP 等配件，在保证性能的同时简化了结构设计，适合智能穿戴、小型便携设备等对体积有严格限制的产品。

SMT/COF/TAB 产品分别采用 SMT IC、COF IC、TAB IC 与 LCD 组合，搭配可选配件，覆盖了中高端显示需求，其中 COF 和 TAB 方案在窄边框、高分辨率产品中表现突出。

2. 材料类产品：灵活适配特殊需求

组件材料核心为 LCD，可搭配 FPC（柔性线路板）、背光、TP、铁框等组件，为客户提供半集成化的解决方案，平衡了定制灵活性与组装效率。

散件材料提供 LCD、背光、铁框、PCB、TP、IC 等全套散件，仅支持特殊客户的深度定制需求，充分彰显定制液晶显示屏制造商的灵活适配能力，适用于小众化、个性化的显示场景。

值得一提的是，希恩凯电子（CNK）不同结构方案支持的 ITO 厚度各有侧重：COB、SMT 方案支持 1.1mm、0.7mm 厚度；COG、COF、TAB 方案则进一步拓展至 0.55mm、0.4mm，更薄的 ITO 厚度为设备小型化、轻量化提供了可能，也体现了液晶显示屏工厂的精湛技术实力。

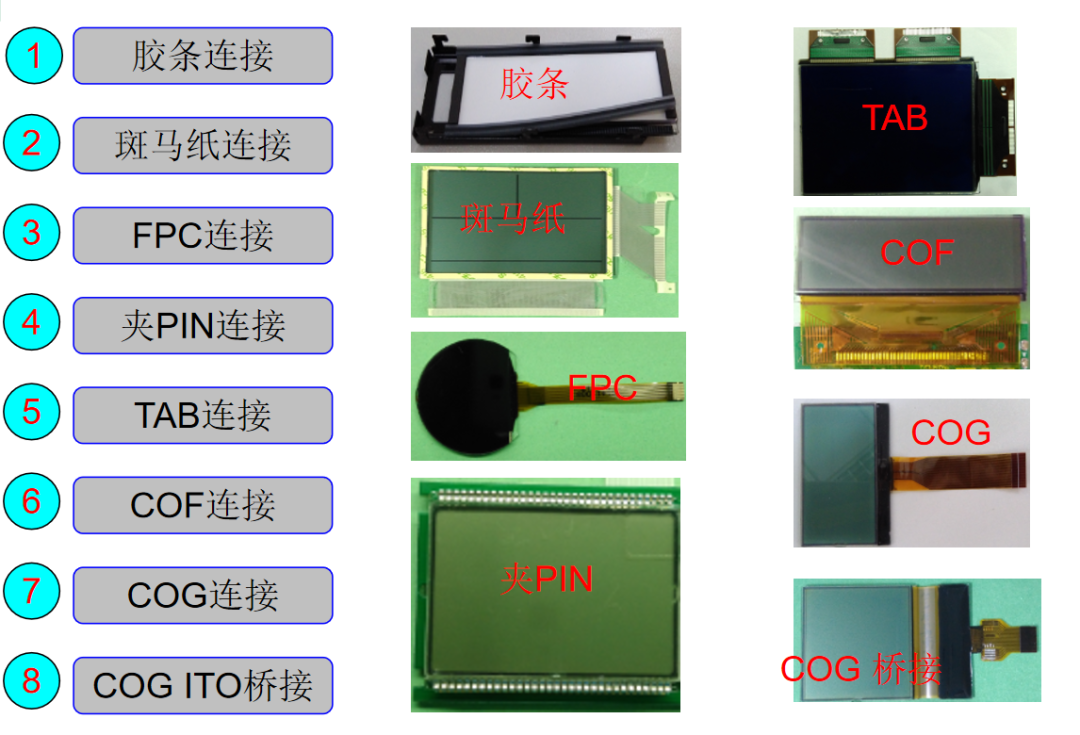

二、连接方式：高效传输的 “桥梁” 设计

如果说产品结构是 LCD 的 “骨架”，那么连接方式就是贯穿全身的 “血管”，直接影响信号传输的稳定性与产品的装配便捷性。

1. 基础连接方案：简单可靠，成本可控

胶条连接操作简便、成本较低，适用于对连接稳定性要求不高的普通电子设备。

斑马纸连接凭借良好的导电性和柔韧性，适配轻微的结构形变，常用于小型 LCD 与 PCB 的连接。

夹 PIN 连接拆卸便捷，便于后期维护，在需要频繁调试或更换部件的设备中应用广泛。

2. 进阶连接方案：稳定高效，适配复杂场景

FPC 连接柔性线路板搭配，可实现多角度、狭小空间内的连接，是智能穿戴、折叠设备等产品的优选方案。

TAB 连接将驱动 IC 通过 TAB（各向异性导电胶）直接绑定在 LCD 上，减少了连接节点，提升了传输效率和稳定性。

COG 连接将 IC 直接绑定在 LCD 的玻璃基板上，大幅缩小了产品体积，提高了集成度，是高端便携设备的核心连接方式。

COF 连接IC 封装在柔性薄膜上，再与 LCD 绑定，兼具柔性与高集成度，适配窄边框、高分辨率的显示需求。

COG ITO 桥接特殊的桥接设计，进一步优化了信号传输路径，在大尺寸、高画质 LCD 中表现出色。

依托丰富的结构方案与可靠的连接技术，希恩凯电子（CNK）作为中国 TFT 显示屏领域的优质企业，持续为各行业提供高品质的显示解决方案，下一篇我们将继续探索 LCD 的类型划分与显示模式，敬请关注！
