在嵌入式Android开发中，4G模块的调试往往是“牵一发而动全身”的关键环节——既要搞定底层驱动与内核适配，又要打通上层框架与RIL（Radio Interface Layer）服务。最近我们在RK3576开发板+ Android15系统+ Linux6.1内核环境下调试EM05 4G模块时，就遇到了从“RIL起不来”到“库缺失”再到“上层功能未开”的一系列问题。今天就把完整的调试流程、踩过的坑和解决方案整理出来，希望能给做类似开发的同学避坑！
一、调试环境先明确
在开始前，先把核心环境信息列清楚，避免大家因环境差异导致问题复现偏差：
•硬件：RK3576开发板+ EM05 4G模块
•系统：Android 15（上层框架）
•内核：Linux 6.1（底层驱动）
•关键依赖：Quectel_Android_RIL_Driver_V4.2.1
二、调试全流程：从“RIL未启动”到“4G通网”
1.初遇困境：模组RIL未启动，rild文件“失踪”
现象
刚上电调试时，发现4G模组完全没反应，执行service ril-daemon指令无任何输出——核心的RIL（无线接口层）服务根本没起来。
排查
RIL服务依赖rild可执行文件，其默认路径是vendor/bin/hw/rild。进入该路径查看，果然没有rild文件——系统编译时压根没把rild编进去！
解决方案
需要在代码中添加rild的编译配置，具体是：
在hardwarerilrild目录下补充Android.mk文件，通过该.mk文件将rild编译进系统。重新编译后，vendor/bin/hw/rild路径下成功生成rild文件。
2.新问题：rild存在，但链接库“缺胳膊少腿”
好不容易搞定rild，运行后又报错——链接库缺失！这一步遇到了两个典型的库问题，我们逐个解决。
问题2.1：android.hardware.radio系列NDK库缺失
现象
执行/vendor/bin/hw/rild验证时，终端报错：
| CANNOT LINK EXECUTABLE "/vendor/bin/hw/rild": library "android.hardware.radio.config-V2-ndk.so" not found: needed by /vendor/lib64/libril.so in namespace
|
显然，libril.so依赖的一系列android.hardware.radio相关NDK库没加进去。
解决方案
修改hardware/ril/rild/Android.mk文件，在LOCAL_SHARED_LIBRARIES中补充缺失的NDK库，具体添加内容如下：
| --- a/hardware/ril/rild/Android.mk
+++ b/hardware/ril/rild/Android.mk
@ -14,6 +14, 16 @@ LOCAL_SHARED_LIBRARIES :=
liblog
libril
+LOCAL_SHARED_LIBRARIES += android.hardware.radio.config-V2-ndk
+LOCAL_SHARED_LIBRARIES += android.hardware.radio.data-V2-ndk
+LOCAL_SHARED_LIBRARIES += android.hardware.radio.messaging-V2-ndk
+LOCAL_SHARED_LIBRARIES += android.hardware.radio.modem-V2-ndk
+LOCAL_SHARED_LIBRARIES += android.hardware.radio.network-V2-ndk
+LOCAL_SHARED_LIBRARIES += android.hardware.radio.sim-V2-ndk
+LOCAL_SHARED_LIBRARIES += android.hardware.radio.voice-V2-ndk
+LOCAL_SHARED_LIBRARIES += android.hardware.radio-V2-ndk
|
添加后重新编译，将生成的库文件直接push到vendor/lib64/路径下。
问题2.2：libnetutils.so缺失，访问路径不对
现象
解决NDK库后，查看Logcat又出现新报错（关键词：dlopen failed: library "libnetutils.so" not found）：
| 1547): dlopen failed: dlopen failed: library "libnetutils.so" not found: needed by /vendor/lib64/quectel_ril/libreference-ril.so in namespace (default)
1826): dlopen failed: dlopen failed: library "libnetutils.so" not found: needed by vendor/lib64/quectel_ril/libreference-ril.so in namespace (default)
|
用find命令查找文件位置，发现libnetutils.so其实存在，路径是./system/lib64/libnetutils.so，但libreference-ril.so在vendor目录下，访问不到system目录的库。
解决方案
直接将/system/lib64/libnetutils.so移动到/vendor/lib64/路径下（与libreference-ril.so同目录）。

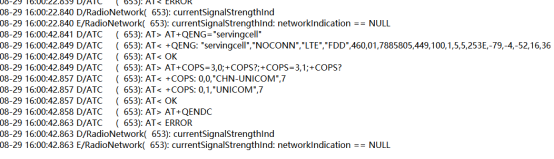

这一步操作后，底层RIL链路终于打通！从Log中能看到AT指令交互（比如查询服务小区的AT+QENG="servingcell"）：
3.上层卡点：无RILJ初始化，4G功能未开启
底层打通后，查看系统Log发现一个关键问题：没有RILJ（RIL Java层）初始化相关操作——上层根本不知道要启用4G功能！
原因
Android系统默认可能关闭了移动数据和电信功能，需要手动开启配置。
解决方案
分两步修改上层配置：
步骤1：开启移动数据能力（修改config.xml）
修改overlay/frameworks/base/core/res/res/values/config.xml，添加config_mobile_data_capable为true（表示支持移动数据），具体diff：
| --- a/overlay/frameworks/base/core/res/res/values/config.xml
+++ b/overlay/frameworks/base/core/res/res/values/config.xml
@@ -24,6 +24,11 @@
|
步骤2：添加电信功能权限（修改device.mk）
修改device.mk，添加电信功能的权限配置文件拷贝，确保系统识别为“支持电信功能的设备”：
| +++ b/device.mk
@@ -260,6 +260,9 @@ PRODUCT_COPY_FILES +=
frameworks/native/data/etc/android.hardware.location.gps.xml:$(TARGET_COPY_OUT_VENDOR)/etc/permissions/android.hardware.location.gps.xml
endif
+PRODUCT_COPY_FILES +=
frameworks/native/data/etc/android.hardware.telephony.gsm.xml:$(TARGET_COPY_OUT_VENDOR)/etc/permissions/android.hardware.telephony.gsm.xml
|
4.再遇波折：HAL配置缺失，功能仍不通
修改完上层配置后，运行还是没通——查了半天发现，缺少4G模块对应的HAL（硬件抽象层）配置，导致上层无法与底层RIL服务通信。
解决方案
在devicerockchipcommon4g_modem目录下创建/修改manifest.xml，添加android.hardware.radio系列HAL的AIDL配置（版本均为V2，对应之前的NDK库版本）：
|
|
5.最后一公里：ril-daemon服务被停止
配置完HAL后，功能还是没通！用getprop |grep ril查看服务状态，发现关键问题：
| [init.svc.ril-daemon]:[stopped]
|
——ril-daemon服务被莫名关掉了，电话服务也随之停用。
解决方案
关闭系统中可能导致ril-daemon停止的配置（具体需结合实际设备的初始化脚本，此处为针对性关闭冲突配置）。
操作后重启服务，ril-daemon终于保持“running”状态！
6.验证：4G功能完全打通
至此，所有问题解决！我们做了三项验证，确认4G功能正常：
1.网卡信息正常：wwan0网卡已识别，获取到运营商分配的IP：
| wwan0
Link encap:Ethernet HWaddr e28b6f:c4 Driver qmi_wwan_q
inet addr:10.35.91.190 Mask:255.255.255.252
inet6 addr: fe80:8bff6fc4/64 Scope:Link
UP RUNNING NOARP MTU:1500 Metric:1
RX packets:31 errors:0 dropped:0 overruns:0 frame:0
TX packets:46 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:5678 TX bytes:3960
|
1.Ping通外网：执行ping www.baidu.com，无丢包，延迟正常：
| PING www.a.shifen.com (157.148.69.151) 56(84) bytes of data.
64 bytes from 157.148.69.151: icmp_seq=1 ttl=52 time=29.9 ms
64 bytes from 157.148.69.151: icmp_seq=2 ttl=52 time=48.6 ms
64 bytes from 157.148.69.151: icmp_seq=3 ttl=52 time=55.3 ms
--- www.a.shifen.com ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2003ms
|
1.系统显示正常：Android界面显示“已连接China Unicom / 4G”，网络状态稳定。
三、关键代码修改记录汇总
为了方便大家后续复用，这里把调试过程中所有修改/新增的文件列出来（含路径），避免遗漏：
| 操作类型
|
涉及文件路径
|
关键修改内容
|
| 修改
|
hardware/ril/rild/Android.mk
|
补充android.hardware.radio系列NDK库依赖
|
| 修改
|
overlay/frameworks/base/core/res/res/values/config.xml
|
开启config_mobile_data_capable
|
| 修改
|
device.mk（含device/rockchip/common/device.mk、device/rockchip/rk3576/device.mk）
|
添加android.hardware.telephony.gsm.xml拷贝
|
| 修改
|
device/rockchip/common/4g_modem/manifest.xml
|
配置android.hardware.radio系列HAL
|
| 移动
|
/system/lib64/libnetutils.so → /vendor/lib64/
|
调整库文件路径，解决访问问题
|
| 新增
|
hardware/ril/rild/Android.mk
|
编译rild文件进系统
|
| 其他修改
|
build/make/core/Makefile、device/rockchip/common/BoardConfig.mk、kernel-6.1/drivers/net/usb/qmi_wwan_q.c等
|
适配内核驱动、系统编译配置
|
| 新增目录/文件
|
device/rockchip/common/4g_modem/、device/rockchip/rk3576/em05_quectel_ril/、external/usb_modeswitch/等
|
4G模块依赖文件、工具
|
四、调试心得
这次EM05 4G模块调试，本质是“从底层到上层”的逐层排查：
1.先解决“有没有”：比如rild文件是否存在、库文件是否齐全，这是基础；
2.再解决“通不通”：比如库路径是否正确、HAL配置是否匹配，这是链路；
3.最后解决“启不启”：比如服务是否运行、上层功能是否开启，这是功能。
过程中一定要善用dmesg（内核日志）、logcat（Android日志）、getprop（系统属性）、find（文件查找）等命令，定位问题会事半功倍。
如果大家也在RK3576+Android15环境下调试4G模块，遇到类似问题可以参考本文，祝大家少踩坑、快通网！
