Fluke 1670系列多功能安装测试仪在设备安装检验中的应用

前言

电气设备安装检验是指按照相关技术标准、规范和设计文件，对电气设备安装过程中的各个环节进行检查、测试和验证，以确保其符合安全、性能、可靠性和法规要求的一系列技术活动。检验贯穿于设备安装前、安装中及安装后的整个过程。

《低压电气装置 第6部分：检验》GB/T 16895.23/IEC 60364-6和《交流1000V和直流1500V及以下低压配电系统电气安全 防护措施的试验、测量或监控设备》GB/T 18216.X/IEC 61557-X，对低压电气设备进行初次安装和定期检验提出了明确的测试要求。

福禄克全新推出的Fluke 1670系列多功能安装测试仪，专为低压电气设备的安装测试设计，满足相关IEC和GB标准，提供专业、安全和符合法规要求的测试。

设备安装测试项目

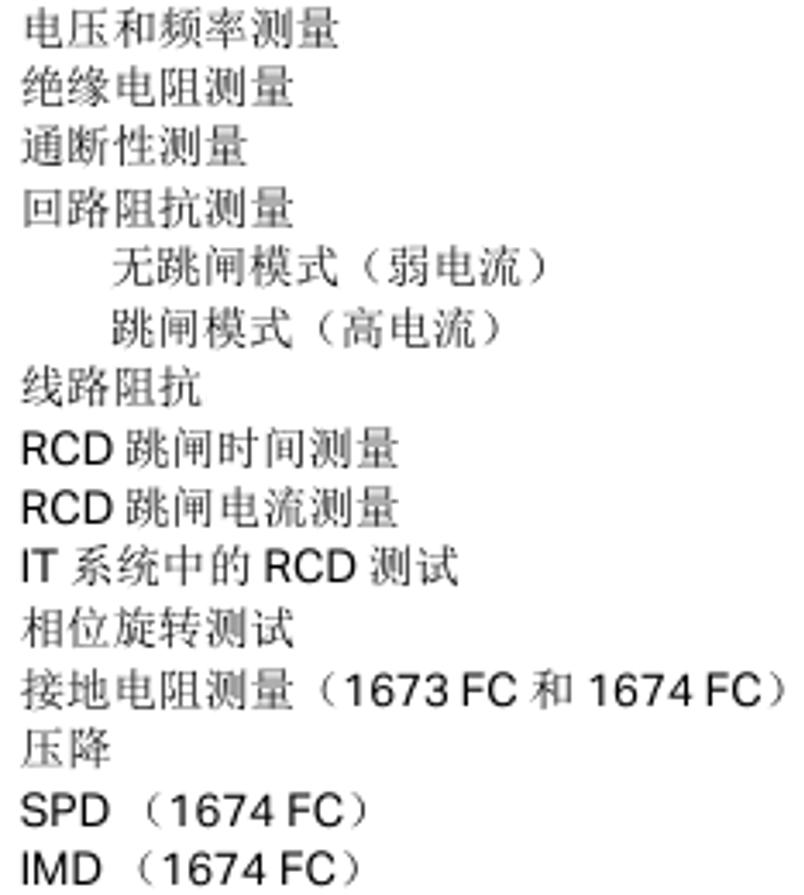

Fluke安装测试仪支持的主要测试项目

Fluke 1670系列 多功能安装测试仪

专为电气设备安装验证设计，符合IEC 60364-6和所有相关的本地安装测试标准

简化的用户界面和测试设置，提高30%的测试效率

支持TruTest数据处理软件，快速创建符合地区报告标准的证书

CAT III 600V CAT IV 300 V 安全等级，确保测量安全

应用场景

1导体连续性测试

导体的连续性是电气安全的重要组成部分，尤其是在接地系统中，确保漏电流能够有效导入大地，从而保护设备和人员的安全。

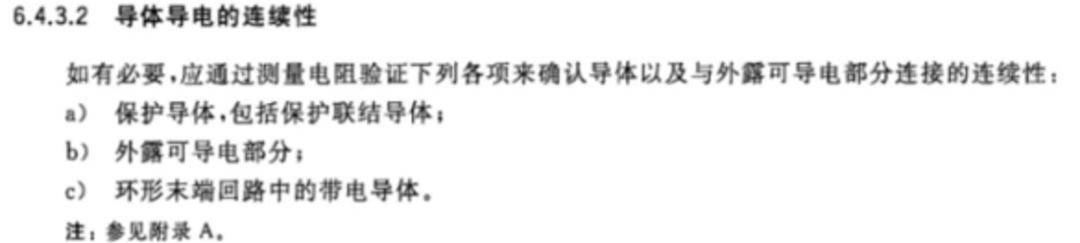

导体连续性测试要求

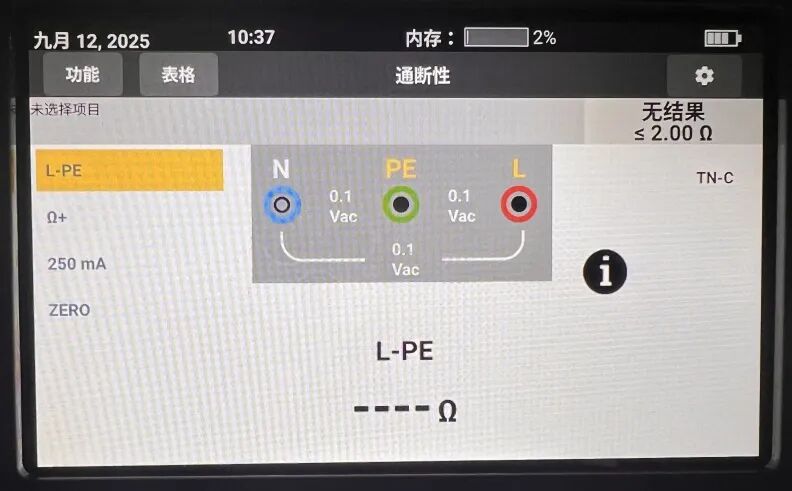

Fluke安装测试仪通断性测试界面

Fluke安装测试仪满足标准对于导体连续性测试中≥200mA电流和换向测试等要求。

2

绝缘电阻测试

绝缘指的是利用不导电的物质将带电体隔离或包裹起来，防止电流向不该流动的地方流动。

良好的绝缘是确保设备正常运转、保护人员安全和预防电气火灾的关键。

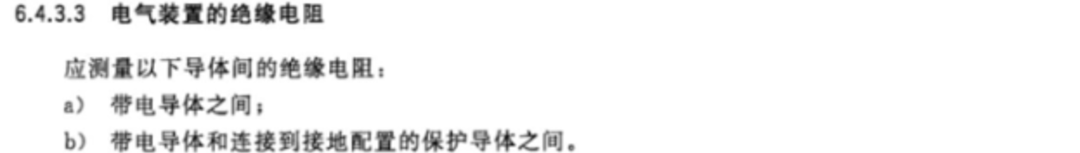

绝缘电阻测试要求

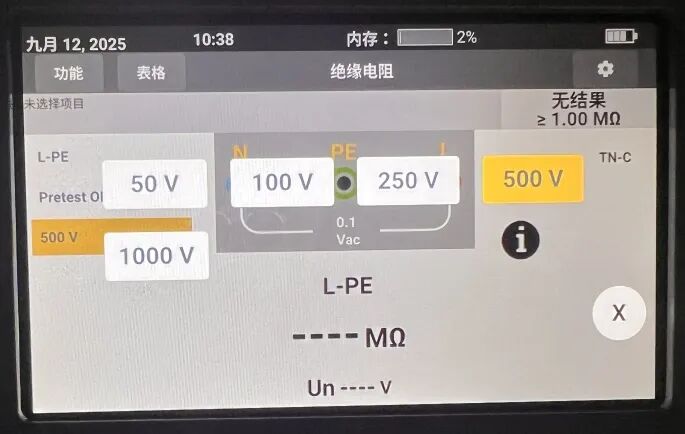

Fluke安装测试仪绝缘电阻测试界面

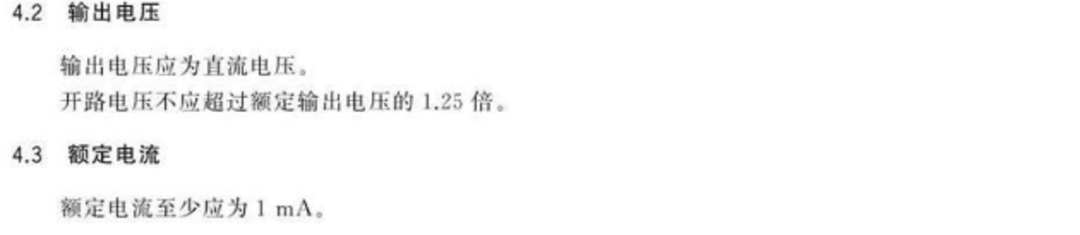

Fluke安装测试仪满足标准对于绝缘电阻测试中输出电压和额定电流等要求。提供50-1000V多挡位绝缘测试电压，满足低压电气设备的绝缘测试要求。

3

漏电保护器（RCD）测试

在低压电网中安装剩余电流动作保护器（简称为RCD）是防止人身触电、电气火灾及电气设备损坏的一种有效的防护措施。RCD在初次安装和长期使用后，需对其感知设计故障电流的能力进行验证，确保RCD在遇到真实故障时可以正常动作。

RCD测试要求

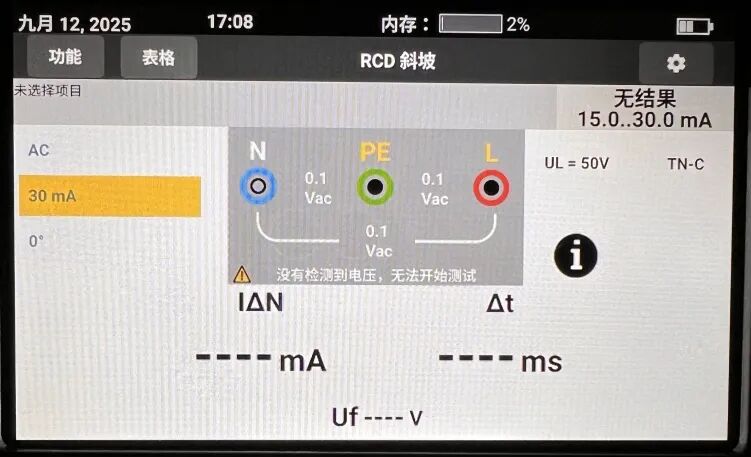

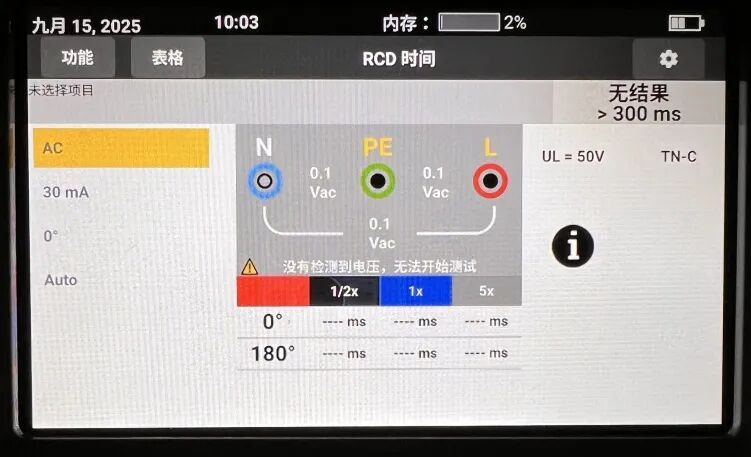

Fluke安装测试仪RCD测试界面

Fluke安装测试仪满足标准对于RCD测试中跳闸时间和跳闸电流等要求。

4

接地电阻测试

接地装置将电工设备和其他生产设备上可能产生的漏电流、静电荷以及雷电电流等引入地下，从而避免人身触电和可能发生的火灾、爆炸等事故。在接地装置安装后和定期的测试，以确保其处于正常工作状态。

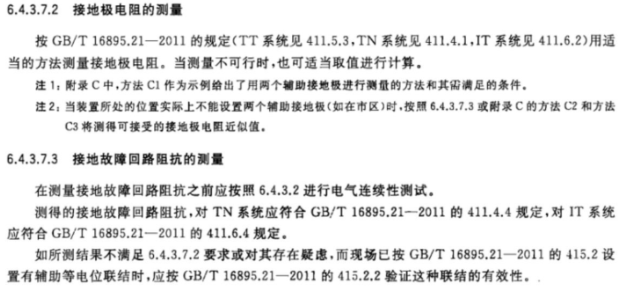

接地电阻测试要求

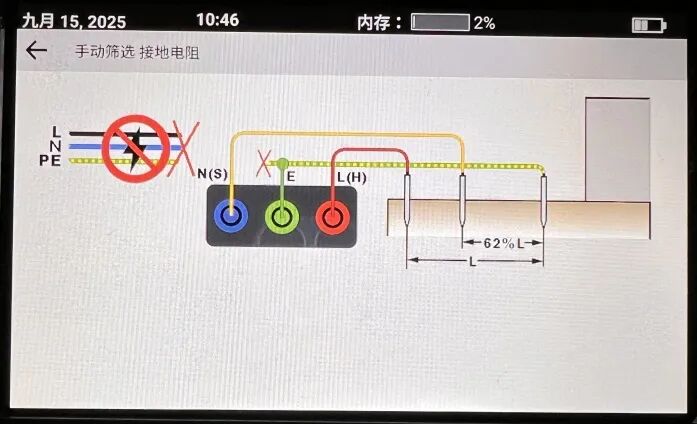

Fluke安装测试仪接地电阻测试界面

（左图：接地极电阻；右图：接地回路阻抗）

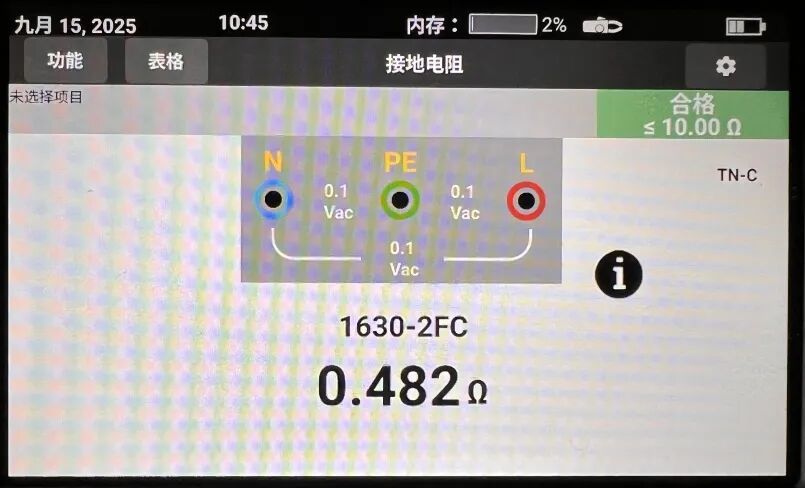

Fluke安装测试仪满足标准对于接地电阻测试中接地极电阻测量和接地回路阻抗测量等要求。其中接地回路阻抗测量需搭配Fluke 1630-2 FC接地环路电阻测试钳表。

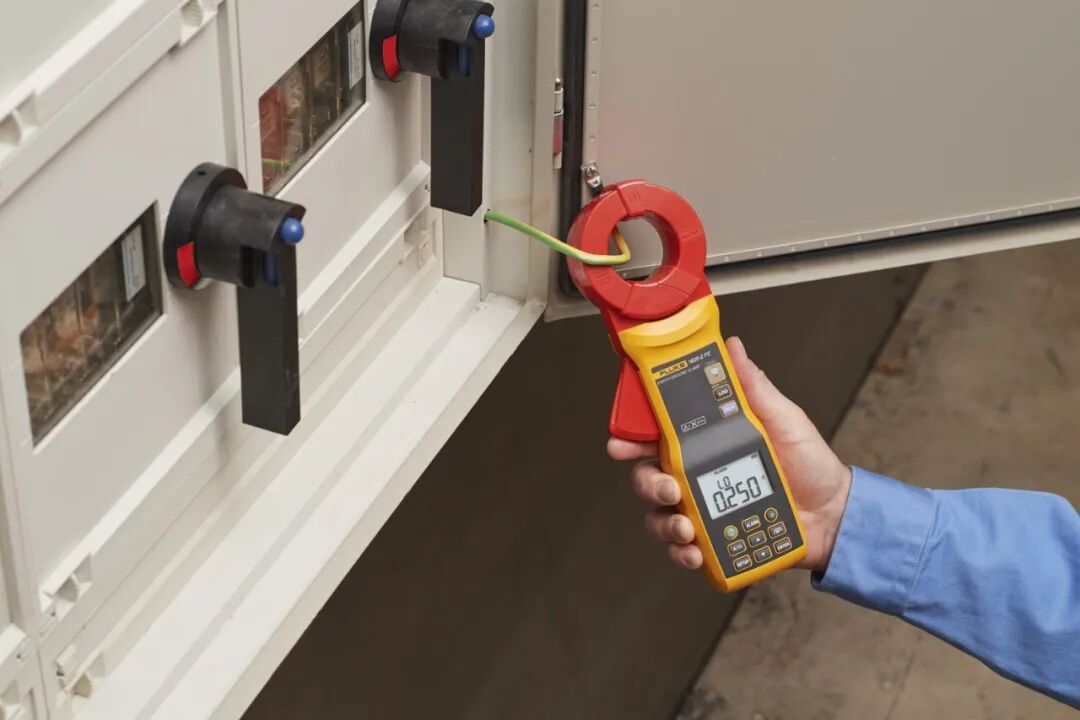

Fluke 1630-2 FC接地环路电阻测试钳表

用于快速、安全地测试室内/室外接地回路电阻，支持使用无辅助极测量法

无需断开接地棒，即可测量交流漏电

在恶劣环境的现场，重型钳口仍可保持精准耐用

CAT IV 600 V 安全等级，确保测量安全

5

其他功能测试（IMD/SPD）

电涌保护装置 (SPD) 或避雷器用于吸收超过额定值电压并可能损坏已安装设备的高压峰值浪涌。

IT系统由于其结构的特殊性，导致其在绝缘故障初期无明显异常表现，因此需要绝缘监测设备（IMD）监控电路健康状态。

针对以上电气线路和设备中的保护性功能装置的测试，目的是确保该类设备的安装符合要求，验证装置能否正常工作。

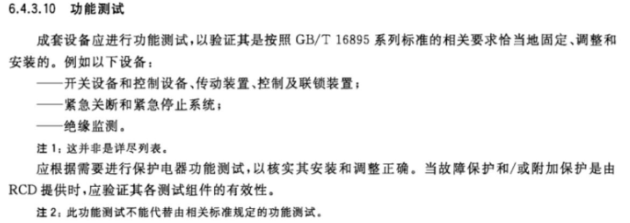

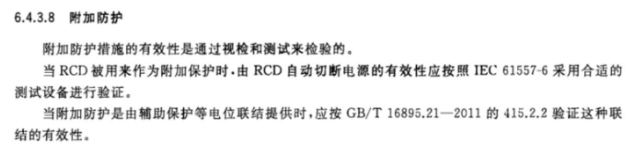

功能测试要求

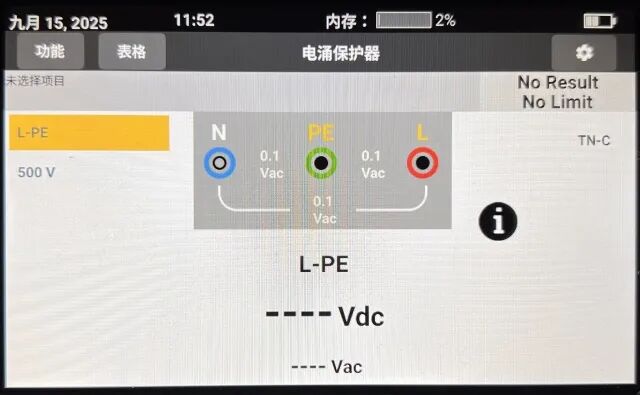

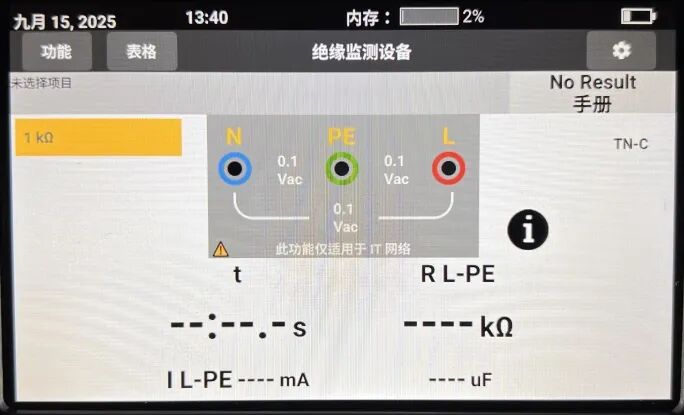

Fluke安装测试仪功能测试界面

（左图：SPD测试；右图：IMD测试）

结语

电气设备安装检验是连接安装施工与安全投运之间的关键质量与安全桥梁。它不仅是技术层面的必要工序，更是法规、安全和经济效益的综合体现。忽视安装检验或执行不严，会埋下严重的事故隐患，可能导致灾难性后果。

因此，在任何电气工程项目中，都必须由具备资质的专业人员，严格执行系统化、规范化的安装检验程序。福禄克为电气设备的安装检验提供专业、安全和符合法规要求的测试工具，帮助工程师更为高效和安全地完成安装检验工作。
