无源晶振和有源晶振差异在哪？硬件工程师选型必备

在硬件开发、电子元器件采购中，无源晶振、有源晶振是最常用的时钟元器件，很多工程师、采购因为分不清两者差异，盲目混用，轻则出现晶振不起振、频率漂移，重则导致整机调试失败、批量返工，白白浪费成本与研发时间。搞懂两者核心区别，才能精准选型、少走弯路。

一、基础定义与供电、电路接法核心差异

无源晶振

无源晶振（石英晶体谐振器） 属于无源器件，自身没有供电引脚、无法独立起振，必须搭配MCU内部振荡电路、外接匹配电容才能工作，常见两脚、三脚封装，结构简单、仅负责晶体谐振。

有源晶振

有源晶振（石英晶体振荡器） 属于有源器件，内部集成了振荡电路、放大电路，自带供电引脚（VDD/GND），通电即可直接输出稳定时钟信号，无需外接电容、电阻，四脚封装为主，接上电源就能用，电路设计更简单。

接法上，无源晶振需要接MCU的OSC_IN/OSC_OUT引脚，搭配负载电容CL；有源晶振只需要接电源、地、输出脚，直接给主控供时钟，对新手、快速打样更友好。

二、核心参数对比表（精度、成本、体积、功耗）

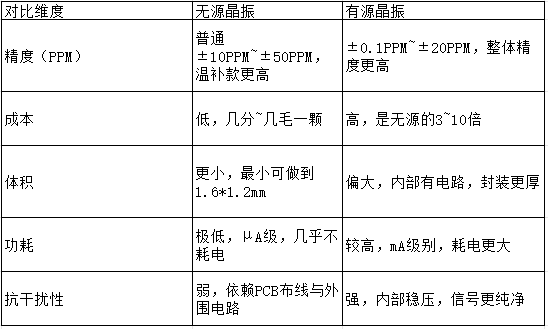

参数对比表

这里给大家整理直观对比表，采购、工程师可直接对照参考：。 整体来看，无源晶振胜在低成本、小体积、低功耗，有源晶振胜在高精度、易使用、抗干扰强。

三、晶振选型3条黄金原则，不踩坑

1. 优先看成本与功耗：消费电子、小家电、电池供电产品，首选无源晶振，控制成本、降低功耗，性价比最高。

2. 优先看精度与环境：高温、低温、强干扰、高精度计时场景，直接选有源晶振，稳定性优先于成本。

3. 优先看开发效率：快速打样、新手调试、简化电路设计，用有源晶振；大批量量产、成熟方案，用无源晶振降本。

在你的项目开发、采购工作中，常用无源晶振还是有源晶振？常用频率是多少？评论区留下你的应用场景、设备类型，我免费帮你做精准晶振选型推荐！
