RK3588作为瑞芯微旗舰级SoC，其PCIe控制器凭借灵活的链路拆分能力与丰富特性，成为连接NVMe、WiFi、AI加速卡等外设的核心桥梁。本文融合硬件资源解析、3大拆分方案实战、关键配置步骤及避坑要点，附带可视化脑图，助力开发者快速落地PCIe相关项目。

一、RK3588 PCIe核心硬件资源

1.1控制器与PHY对应关系

RK3588的控制器与PHY绑定存在固定规则，拆分配置前需明确对应关系：

•pcie3x4（4Lane）：仅能配合pcie30phy的Port0（4L/2L/1L模式）；

•pcie3x2（2Lane）：仅能配合pcie30phy的Port1（2L/1L模式）；

•pcie2x1l0/pcie2x1l1：可绑定pcie30phy（拆分后1Lane）或comboPHY；

•pcie2x1l2：仅绑定comboPHY（如combphy0_ps），与SATA复用。

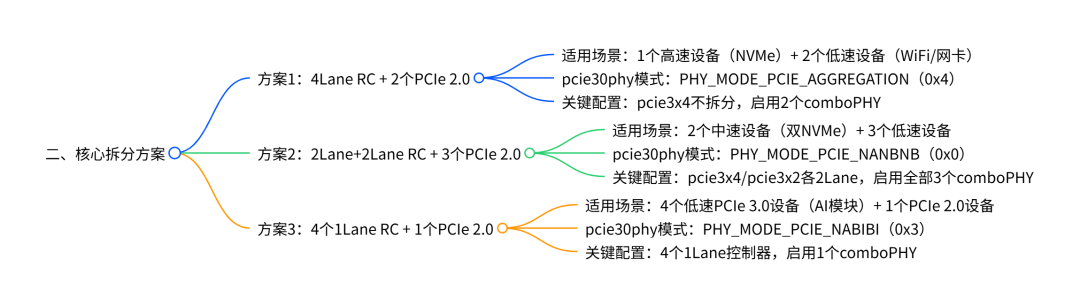

二、3大核心拆分方案

2.1方案1：4Lane RC + 2个PCIe 2.0（基础高速方案）

① pcie30phy与高速控制器配置

// pcie30phy：4Lane聚合模式&pcie30phy { rockchip,pcie30-phymode =

     ;
     status ="okay";};//pcie3x4：4Lane RC（支持NVMe等高速设备）&pcie3x4 {reset-gpios = <&gpio4 RK_PB6 GPIO_ACTIVE_HIGH>;//PERST#复位信号（必配） vpcie3v3-supply = <&vcc3v3_pcie30>;//3.3V供电（含外置晶振） status ="okay";//若需EP模式，替换compatible： // compatible ="rockchip,rk3588-pcie-ep","snps,dw-pcie";};

②低速控制器与comboPHY配置

// 启用comboPHY（禁用SATA复用）&combphy1_ps { status ="okay"; };&combphy2_psu { status ="okay"; };&sata0 { status ="disabled"; };// 避免与comboPHY冲突// pcie2x1l0：配合combphy1_ps（PCIe模式）&pcie2x1l0 { phys = <&combphy1_ps PHY_TYPE_PCIE>;// 指定PCIe模式 reset-gpios = <&gpio4 RK_PA5GPIO_ACTIVE_HIGH>;// 独立复位 status ="okay";};// pcie2x1l1：配合combphy2_psu&pcie2x1l1 { phys = <&combphy2_psu PHY_TYPE_PCIE>; reset-gpios = <&gpio4 RK_PA2GPIO_ACTIVE_HIGH>; status ="okay";};

③供电配置（vcc3v3_pcie30）

vcc3v3_pcie30: vcc3v3-pcie30 { compatible ="regulator-fixed"; regulator-name ="vcc3v3_pcie30"; regulator-min-microvolt = <3300000>; regulator-max-microvolt = <3300000>; enable-active-high; gpios = <&gpio3 RK_PC3GPIO_ACTIVE_HIGH>;// PWREN控制 startup-delay-us = <5000>;// 晶振稳定时间（必配，避免时钟异常） vin-supply = <&vcc12v_dcin>;};

2.2方案2：2Lane+2Lane RC + 3个PCIe 2.0（平衡方案）

①核心拆分配置（pcie30phy +双2Lane控制器）

// pcie30phy：2+2拆分模式&pcie30phy { rockchip,pcie30-phymode =

     ;
     status ="okay";};//pcie3x4：降为2Lane RC&pcie3x4 { num-lanes = <2>;//强制2Lane（必配，拆分后需指定）reset-gpios = <&gpio4 RK_PB6 GPIO_ACTIVE_HIGH>; vpcie3v3-supply = <&vcc3v3_pcie30>; status ="okay";};//pcie3x2：2Lane RC&pcie3x2 {reset-gpios = <&gpio4 RK_PB0 GPIO_ACTIVE_HIGH>; vpcie3v3-supply = <&vcc3v3_pcie30>; status ="okay";};

② 3个PCIe 2.0控制器配置

// 启用全部3个comboPHY&combphy0_ps { status ="okay"; };&combphy1_ps { status ="okay"; };&combphy2_psu { status ="okay"; };// pcie2x1l0~l2分别绑定不同comboPHY&pcie2x1l0 { phys = <&combphy1_ps PHY_TYPE_PCIE>; reset-gpios = <&gpio4 RK_PA5GPIO_ACTIVE_HIGH>; vpcie3v3-supply = <&vcc3v3_pcie30>; status ="okay";};&pcie2x1l1 {/* 同pcie2x1l0，复位GPIO改为RK_PA2 */};&pcie2x1l2 {/* 同pcie2x1l0，phys改为&combphy0_ps，复位GPIO改为RK_PC1 */};

2.3方案3：4个1Lane RC + 1个PCIe 2.0（多设备方案）

① 4个1Lane控制器配置

// pcie30phy：4×1拆分模式&pcie30phy { rockchip,pcie30-phymode =

     ;
     status ="okay";};//pcie3x4：降为1Lane RC&pcie3x4 { num-lanes = <1>;//强制1Lanereset-gpios = <&gpio4 RK_PB6 GPIO_ACTIVE_HIGH>; vpcie3v3-supply = <&vcc3v3_pcie30>; status ="okay";};//pcie3x2：降为1Lane RC&pcie3x2 { num-lanes = <1>;reset-gpios = <&gpio4 RK_PB0 GPIO_ACTIVE_HIGH>; vpcie3v3-supply = <&vcc3v3_pcie30>; status ="okay";};//pcie2x1l0/l1：绑定pcie30phy（1Lane）&pcie2x1l0 { phys = <&pcie30phy>;//绑定pcie30phy（非comboPHY）reset-gpios = <&gpio4 RK_PA5 GPIO_ACTIVE_HIGH>; vpcie3v3-supply = <&vcc3v3_pcie30>; status ="okay";};&pcie2x1l1 {/* 同pcie2x1l0，复位GPIO改为RK_PA2 */};

② 1个PCIe 2.0控制器配置

// 启用1个comboPHY（禁用SATA）&combphy0_ps { status ="okay"; };&sata0 { status ="disabled"; };&pcie2x1l2 { phys = <&combphy0_ps PHY_TYPE_PCIE>; reset-gpios = <&gpio4 RK_PC1GPIO_ACTIVE_HIGH>; vpcie3v3-supply = <&vcc3v3_pcie30>; status ="okay";};

三、关键配置与内核选项

3.1 DTS参数详解表

参数名称	配置位置	取值示例	核心作用	避坑要点
rockchip,pcie30-phymode	pcie30phy节点	PHY_MODE_PCIE_AGGREGATION（0x4）	定义pcie30phy拆分模式	必须与控制器lane数量匹配，不可错配
num-lanes	控制器节点	<1>、<2>、<4>	指定控制器使用的lane数	拆分后需强制配置，如方案3中pcie3x4设为<1>
reset-gpios	控制器节点	<&gpio4 RK_PB6 GPIO_ACTIVE_HIGH>	外设复位信号	每个控制器需独立配置，避免多设备同时复位
vpcie3v3-supply	控制器节点	<&vcc3v3_pcie30>	控制3.3V供电	多控制器共享时，需设为regulator-always-on
phys	控制器节点	<&combphy1_ps PHY_TYPE_PCIE>	绑定PHY与控制器	comboPHY需加PHY_TYPE_PCIE，禁用其他复用
rockchip,perst-inactive-ms	控制器节点	<500>	调整复位时间	外设复位慢时增大（如WiFi模块设为500ms）

3.2内核menuconfig必选选项

# 基础PCIe支持CONFIG_PCI=yCONFIG_PCI_DOMAINS=yCONFIG_PCI_MSI=y# 启用MSI中断CONFIG_PCI_MSI_IRQ_DOMAIN=y# RK PCIe驱动CONFIG_PCIE_DW=yCONFIG_PCIE_DW_HOST=yCONFIG_PCIE_DW_ROCKCHIP=y# PHY驱动CONFIG_PHY_ROCKCHIP_SNPS_PCIE3=y# pcie30phy驱动CONFIG_PHY_ROCKCHIP_NANENG_COMBO_PHY=y# comboPHY驱动# 外设支持（按需选择）CONFIG_BLK_DEV_NVME=y# NVMe SSDCONFIG_USB_XHCI_PCI=y# PCIe转USBCONFIG_SATA_AHCI_PLATFORM=y# PCIe转SATA

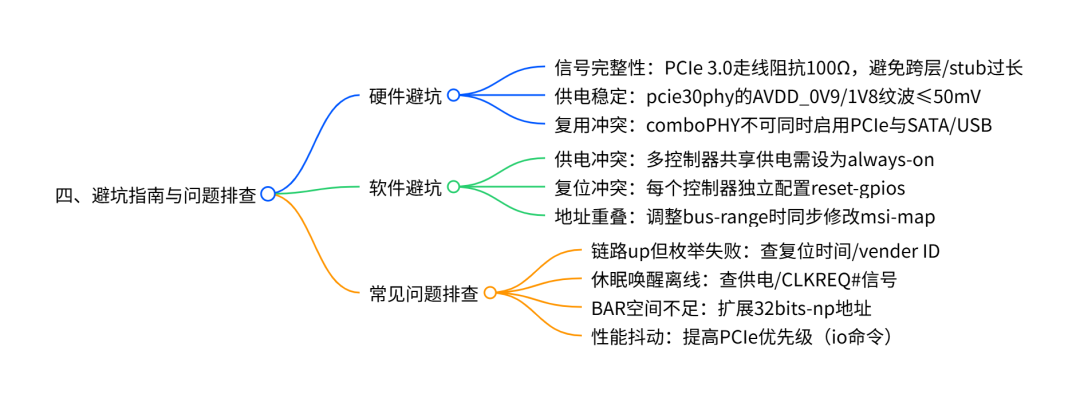

四、避坑指南与问题排查

4.1硬件避坑3大要点

1.信号完整性：PCIe 3.0差分信号走线需控制阻抗（100Ω±10%），长度差≤5mm，避免过孔跨层和过长stub（≤3mm）；

2.供电要求：pcie30phy的AVDD_0V9（0.83V~0.99V）、AVDD_1V8（1.62V~1.98V）电压需稳定，纹波≤50mV，避免与其他大电流外设共用电源；

3.复用冲突：comboPHY（如combphy0_ps）支持PCIe/SATA复用，启用PCIe时必须禁用SATA（&sata0 { status = "disabled"; }），反之亦然。

4.2软件避坑4大场景

场景	常见错误	正确做法
多控制器供电	单独给某个控制器配置vpcie3v3-supply	共享供电设为regulator-always-on，示例：regulator-always-on;
拆分后地址重叠	未调整bus-range导致地址冲突	每个控制器分配独立总线地址，同步修改msi-map：bus-range = <0x30 0x60>;msi-map = <0x3000 &its 0x3000 0x3000>;
外设复位不充分	复位时间不足导致枚举失败	增加rockchip,perst-inactive-ms：rockchip,perst-inactive-ms = <500>;
cache一致性问题	使用memcpy访问BAR空间导致异常	改用IO专用API：memset_io、memcpy_toio，用户态用循环赋值

4.3常见问题排查速查表

问题现象	可能原因	解决方案
链路up（LTSSM=0x30011）但枚举不到设备	1.外设vendor ID为0xffffffff/0x0；2.复位时间不足	1.在drivers/pci/probe.c添加vendor ID打印；2.设rockchip,perst-inactive-ms=500
拆分后部分控制器无响应	1.控制器与PHY绑定错误；2.未给pcie30phy未用Port供电	1.确认pcie3x4绑定Port0，pcie3x2绑定Port1；2.即使仅用1个Port，另一个Port仍需供电
休眠唤醒后设备离线	1. 3.3V供电休眠时关闭；2.未配置CLKREQ#信号	1.供电设为regulator-always-on；2.控制器节点加supports-clkreq属性
BAR空间分配失败（log含“no space for”）	1. 32bits-np地址不足；2. switch无效端口占用资源	1.扩展地址（参考文档7.18节修改ranges）；2.过滤无效端口（probe.c加黑名单）
性能抖动（如AI卡帧率波动）	PCIe控制器内存优先级低	执行命令提高优先级：io -4 0xfdf3a008 0x404（所有控制器通用）

通过本文的硬件资源解析、拆分方案实战、配置要点与避坑指南，开发者可快速完成RK3588 PCIe的适配与调试。若需进一步简化配置，可基于本文整理的“拆分方案+参数表”制作项目模板，提高开发效率。
