在嵌入式设备开发中，屏幕自动亮度调节功能直接影响用户体验与功耗控制。近期在RK3399芯片+ Android12系统的设备上，遇到了自动亮度调节的异常问题——系统自动调节时亮度最低只能降至82%，无法达到预期的低亮度效果。经过一系列排查与调试，最终解决了该问题，现将完整过程与技术要点分享如下。

一、问题背景与核心现象

本次调试的设备为RK3399芯片方案的Android12，目标版本为RK3399_ANDROID12.0_SDK_202110，核心功能模块涉及LCD显示。在功能测试阶段发现自动亮度调节存在以下异常：

1.自动调节局限：系统开启自动亮度后，亮度最低只能降到82%，无法进一步调低；

2.手动调节正常：通过亮度条手动调节或执行指令echo xx > /sys/class/backlight/backlight/brightness修改背光节点值时，亮度可自由调整，排除硬件背光驱动问题；

3.数据同步异常：执行echo指令修改背光值后，桌面显示的“brightness level”未同步更新，存在软件层面的数据交互问题；

4.背光值分布不均：通过cat命令读取背光值为30，但系统桌面显示亮度为50%，数值映射存在偏差；

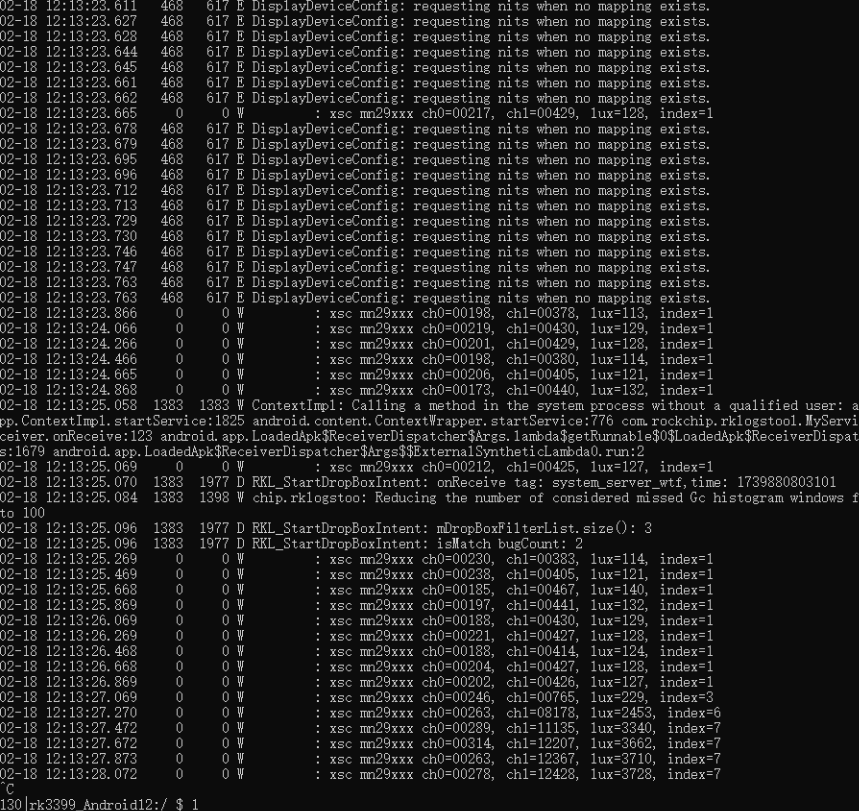

5.日志报错提示：系统日志中频繁出现617E DisplayDeviceConfig: requesting nits when no mapping exists，表明自动亮度调节时缺少“亮度值（nits）-环境光（lux）”的映射配置。

二、问题排查关键步骤

针对上述现象，我们按“区分软硬问题→验证输入数据→修正配置逻辑”的思路逐步排查，核心步骤如下：

1.第一步：确认问题边界——手动与自动调节的差异

首先通过对比测试明确问题范围：

•手动调节（亮度条/节点指令）：亮度可从0%~100%自由切换，说明LCD背光硬件、内核驱动节点均正常；

•自动调节：仅能降至82%，且日志报“缺少映射”，初步判断问题出在Android系统层的自动亮度调节逻辑或配置文件。

2.第二步：验证光感数据——排除硬件输入异常

自动亮度调节的核心依据是环境光传感器（light sensor）上报的lux值，若光感数据异常，会直接导致调节逻辑偏差。我们通过专用工具验证光感功能：

•安装光感数据读取APK（SensorSense_jb51.apk），读取到环境光范围为160~10240 lx，覆盖了日常使用的亮度场景，说明光感硬件工作正常，数据输入无问题。

3.第三步：定位配置文件——路径混淆导致补丁不生效

结合日志中“缺少映射”的报错，推测自动亮度的“lux -背光值”映射配置存在问题。Android系统中，自动亮度的核心配置定义在config.xml的两个数组中：

•config_autoBrightnessLevels：环境光lux值的控制节点（如10、160、225 lx等）；

•config_autoBrightnessLcdBacklightValues：与lux节点对应的LCD背光值（需在0~255之间，且非递减）。

最初尝试打光感补丁（guanggan_12）时，补丁默认路径为frameworks/base/core/res/res/values/config.xml，但烧录后配置未生效，且自动亮度功能未开启。排查发现：

•RK3399 Android12方案中，设备专属的配置会覆盖框架层配置，正确的配置路径应为

device/rockchip/common/overlay/frameworks/base/core/res/res/values/config.xml；

•此前未清理编译缓存（未执行make clean），导致修改后的配置未被正确编译进系统。

4.第四步：修正配置与编译——确保参数与流程正确

找到正确路径后，对config.xml中的自动亮度参数进行验证与修正：

•确认config_autoBrightnessLevels数组（lux节点）：包含10、160、225、320、640、1280、2600、10240 lx，覆盖低光到强光场景；

•确认config_autoBrightnessLcdBacklightValues数组（背光值）：最低背光值设为1（对应10 lx低光场景），后续值依次为10、45、80、115、150、185、220、255，满足“0~255且非递减”要求；

•执行make clean清理编译缓存，重新编译系统镜像并烧录设备。

三、问题解决与验证

完成上述配置修正与编译后，重新测试自动亮度调节功能：

•低光环境下（如10~160 lx），系统自动亮度可降至最低背光值（对应屏幕亮度远低于82%）；

•执行echo指令修改背光值时，桌面“brightness level”同步更新，数值映射一致；

•系统日志中requesting nits when no mapping exists报错消失，自动亮度调节逻辑正常运行。

最终，RK3399 Android12的自动亮度调节功能恢复正常，可根据环境光变化实现全范围（从最低到最高）的平滑调节。

四、总结：嵌入式设备自动亮度问题排查思路

本次问题的核心原因是“配置文件路径错误+编译缓存未清理”，但整个排查过程也提炼出嵌入式Android设备自动亮度问题的通用解决思路：

1.先分软硬：通过手动调节验证硬件（背光驱动、光感）是否正常，若手动正常则聚焦软件配置；

2.验证输入：光感数据是自动调节的“源头”，需先确认lux值范围与精度是否符合需求；

3.找对配置：不同芯片方案（如RK系列）的配置路径可能存在“设备overlay覆盖框架层”的情况，需参考芯片厂商的SDK文档确认正确路径；

4.清理编译：Android编译时易产生缓存，修改配置后必须执行make clean，避免旧配置残留；

5.核对参数：config.xml中的背光值需严格遵循“0~255、非递减”规则，否则会导致调节逻辑异常。

希望本次排查经验能为同类RK芯片或Android设备的自动亮度调试提供参考，减少因配置或编译细节导致的功能问题。
