有源医疗器械电磁兼容性(EMC)测试必要性分析报告

有源医疗器械电磁兼容性(EMC)测试必要性分析报告

保障医疗设备安全性与有效性的技术守门员

一、引言：有源医疗器械EMC测试的必要性概述

有源医疗器械依赖电能驱动且直接作用于人体，其安全性要求远高于普通电子设备。电磁兼容性不足可能干扰其他仪器运行，导致设备误动作或数据失真，直接威胁患者安全。EMC测试通过系统性验证设备的电磁兼容性，从设计端到使用端构建全链条质量防线，是保障设备安全性与有效性的"技术守门员"。

关键风险点：

设备误动作

患者安全威胁

数据失真

法规合规

从法规合规层面看，EMC测试是医疗器械上市的强制要求。根据《医疗器械监督管理条例》，第二类、第三类有源医疗器械必须通过EMC测试方可上市，NMPA、FDA等国内外监管机构均将其作为产品合规的核心指标。

市场准入要求 EMC测试是医疗器械进入全球市场的必要条件。国际市场准入标准中，欧盟CE认证依据EN 60601-1-2标准，美国FDA 510(k)认证均强制要求EMC测试合格。随着医疗技术的进步和无线设备的普及，设备的电磁干扰（EMI）和电磁敏感性（EMS）已成为评估医疗设备安全性和可靠性的关键因素，通过EMC检测是产品进入全球市场的基础。

二、国内外EMC测试标准体系解析

国际标准框架

国际有源医疗器械电磁兼容性（EMC）测试的标准框架以IEC 60601系列为核心，其中IEC 60601-1-2作为专项标准，其版本迭代与技术要求的演进直接反映了医疗电磁环境的复杂性与安全性需求的提升。

版本对比

IEC 60601-1-2第四版（2014年发布，2020年修订）相较于第三版（2007年）在技术要求上实现了多维度升级

适用范围

EN 60601-1-2作为IEC标准的欧盟转化版本，其适用范围覆盖所有非植入式医用电气设备

限值逻辑

国际标准对电磁发射限值的设定遵循"场景适配"原则，核心依据为CISPR 11

版本对比：从第三版到第四版的核心技术演进

国内标准框架

国内有源医疗器械EMC测试标准框架以本土化适配与强制实施为核心特征，通过技术标准迭代与地域适应性调整，构建了与国际接轨且符合国内医疗环境需求的规范体系。

标准溯源与技术对齐

国内标准体系以GB 9706系列和YY 9706系列为核心，实现了与国际电工委员会（IEC）60601系列标准的深度技术对齐

强制实施与市场准入要求

根据国家药品监督管理局（NMPA）2023年3月发布的通知，2023年5月1日后国内上市的有源医疗器械必须符合GB 9706.1-2020和YY 9706.102-2021等新版标准

特殊场景与地域适应性调整

GB 9706.1-2020在技术对齐国际标准的基础上，增加了针对国内特殊医疗环境的补充要求

国内外标准差异对比

通过技术参数对比表和合规成本分析，可清晰识别有源医疗器械EMC测试标准的国内外差异，为企业跨市场合规提供参考依据。

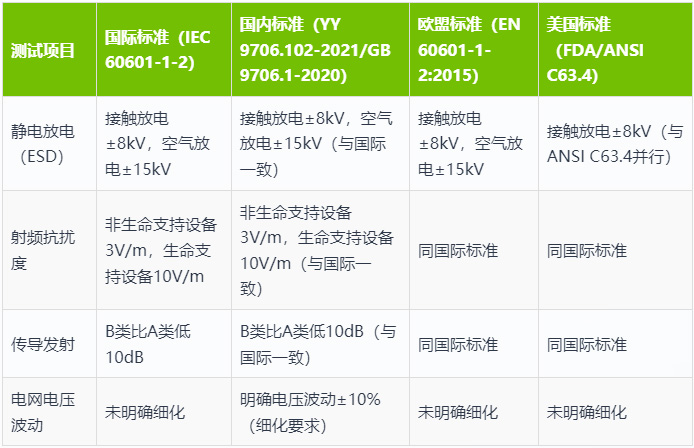

技术参数对比表

合规成本分析

国内外标准差异对企业合规造成显著影响，主要体现在测试方案调整、成本增加及技术整改压力三方面：

测试方案差异化：企业需针对不同市场制定独立测试方案。例如，出口欧盟需符合EN 60601-1-2:2015，国内销售需通过YY 9706.102-2021，美国市场则需同时满足FDA认可的ANSI C63.27与IEC 60601-1-2的并行要求。

测试成本增加：不同标准的测试项目差异（如美国对电缆长度豁免的特殊要求、国内对电网波动的细化测试）导致企业需重复进行测试，且需选择不同地区认可的实验室（如国内CNAS认可实验室、欧盟公告机构），直接推高测试费用。

技术整改压力：标准细节差异要求产品设计针对性调整。例如，GB 9706.1-2020与IEC 60601-1-2:2014在电压跌落、近距离辐射抗扰度、磁敏感等项目上的差异，可能迫使企业在产品前期规划或后期改版中进行电路设计优化；美国对家庭医疗环境的特殊定义也需企业重新评估设备在养老院等场景的电磁兼容性。

三、EMC测试项目与技术要求

电磁干扰（EMI）测试

电磁干扰（EMI）测试旨在评估医疗器械在运行过程中产生的电磁能量对周围环境或其他设备的干扰程度，按干扰传播路径可分为传导发射、辐射发射及谐波与闪烁测试三大类。

数据说明：

限值差异仅适用于传导发射和辐射发射测试

专业医疗环境指分离电源线系统（如大型医院），家庭医疗指非分离电源线环境

B类限值要求比A类严格10-17dB

电磁抗扰度（EMS）测试

电磁抗扰度（EMS）测试旨在评估有源医疗器械在复杂电磁环境中抵抗外部干扰的能力，确保其在临床使用中维持稳定性能。根据干扰类型可分为瞬态干扰、射频干扰、磁场干扰及电源质量干扰四类，结合医疗场景特殊性分析如下：

一、瞬态干扰（ESD/EFT）

瞬态干扰主要包括静电放电（ESD）和电快速瞬变脉冲群（EFT），是医院环境中最常见的电磁干扰源。静电放电源于医护人员操作过程中人体与设备的接触（如触摸心电监护仪控制面板），或干燥环境下设备外壳积累的静电荷；电快速瞬变脉冲群则由手术室高频电刀、呼吸机继电器开关等设备的快速切换产生，表现为高频脉冲串干扰。

1、静电放电（ESD）：依据IEC 61000-4-2标准，第四版要求±2kV, ±4kV, ±8kV（接触放电）和±2kV, ±4kV, ±8kV, ±15kV（空气放电），模拟人体直接接触或近距离静电释放场景。

2、性能判据采用Class B（功能暂时降级后可自动恢复），例如心电监护仪在静电干扰下可能出现屏幕闪烁，但干扰消失后需立即恢复正常监测功能。

二、射频干扰

医院环境中存在大量射频源，如MRI设备（强磁场射频脉冲）、无线监护设备（Wi-Fi、蓝牙）及移动医疗终端，可能对医疗器械产生持续射频干扰。射频电磁场辐射抗扰度测试（IEC 61000-4-3）通过施加80MHz-2.7GHz连续波干扰，验证设备在射频环境下的稳定性。

1、场强分级：非生命支持设备（如输液泵）需耐受3V/m场强，而生命支持设备（如呼吸机、体外循环机）则需满足10V/m要求。

2、这一差异源于生命支持设备故障可能直接威胁患者生命，例如MRI机房附近的呼吸机若射频抗扰不足，可能因无线信号干扰导致通气频率异常。

三、磁场与电源干扰

磁场与电源质量干扰主要影响设备信号采集精度及供电连续性，在诊断类和生命支持类设备中尤为关键。

1、工频磁场干扰：医院电网及变压器产生的50/60Hz工频磁场，可能对心电图机、脑电图机等敏感信号采集设备造成干扰。

2、电源质量干扰：电压暂降与中断测试（IEC 61000-4-4-11）模拟手术室突发断电或电网波动场景，通过电压跌落0%-100%（中断时间0.5周、1周、25周）验证设备备用电源切换能力。

四、测试判据

EMS测试结果需根据设备功能重要性进行分级判定，确保关键医疗功能不受干扰影响。

1、Class A：干扰期间允许性能降级，但干扰消失后自动恢复正常，无需操作者干预。

2、Class B：干扰期间允许性能降级，但干扰消失后需操作者干预才能恢复正常。

3、Class C：干扰期间不允许任何性能降级，必须维持正常功能。

四、EMC测试设备配置与技术要求

核心测试设备

有源医疗器械EMC测试的核心设备需按发射测试与抗扰度测试两类功能划分，其精度直接影响测试数据的准确性与可靠性。

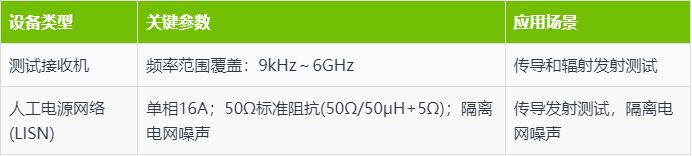

发射测试设备

发射测试设备用于量化医疗器械产生的电磁干扰强度，关键设备包括测试接收机与人工电源网络（LISN）。测试接收机的分辨率带宽（RBW）设置对测量精度至关重要，频率覆盖9kHz～6GHz的接收机，需按标准要求在30MHz以上频段采用9kHz RBW带宽，以确保对窄带干扰信号的准确捕捉。

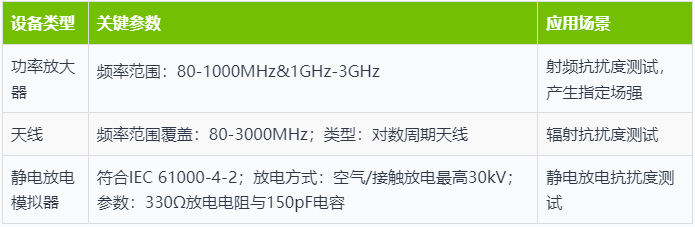

抗扰度测试设备

抗扰度测试设备用于模拟医疗器械在复杂电磁环境中可能遭遇的干扰，核心设备包括功率放大器、天线及静电放电模拟器等。功率放大器与天线的匹配是射频抗扰度测试的关键，例如功率放大器需与宽频天线配合，如SCHWARZBECK STLP 9149对数周期天线（覆盖800MHz-9GHz），以确保在80MHz-2.7GHz频段内产生符合标准要求的场强，保障干扰模拟的真实性。

专用与辅助设备

有源医疗器械EMC测试的专用与辅助设备配置需根据测试场景（实验室或现场）的不同需求进行逻辑规划，以确保测试的准确性和全面性。

实验室设备配置逻辑

实验室环境需模拟多种电磁干扰场景，其设备配置需满足标准中对干扰类型、耦合方式及参数范围的严格要求。核心专用设备包括：

静电放电模拟器：具备接触放电与空气放电模式切换功能，可模拟±30kV的静电放电干扰，覆盖医疗器械在使用过程中可能遭遇的人体带电接触或空气击穿放电场景。

雷击浪涌发生器：支持1.2/50μs（电压波）和8/20μs（电流波）标准波形，通过线-线、线-地等耦合方式模拟电网中的浪涌干扰，需配合耦合去耦网络（CDN）实现干扰信号的有效注入。

射频传导抗扰度测试系统：集成CDN以实现干扰信号与被测设备（EUT）的耦合，针对不同线路类型需配置专用CDN，如AF型用于非屏蔽/不对称线路，S型（8-50线）用于屏蔽电缆，USB 3.0型则适配高速数据接口的传导抗扰度测试。

磁场发生器：可产生工频（50Hz/60Hz）及脉冲磁场，模拟医疗器械在强磁场环境下的抗干扰能力，确保其在磁共振成像（MRI）等设备周边使用时的稳定性。

辅助设施与环境设备

辅助设施的核心作用是构建标准化测试环境，消除外部干扰并确保测试的可重复性：

接地平板：采用尺寸≥2m×2m、厚度＞0.25mm的金属平板，通过低阻抗特性提供稳定参考地，减少地环路干扰对测试结果的影响。测试时，EUT需置于绝缘支座（距接地板10cm），长线缆盘绕成30–40cm直径线圈以避免额外干扰引入。

电磁屏蔽室：作为认证级测试的必备设施，通过金属屏蔽结构隔离外部电磁噪声（如医院周边5G基站信号、电网谐波等），确保测试在可控电磁环境中进行。屏蔽室需配合温湿度控制系统，维持（23±5）℃、相对湿度（45%–75%）的标准测试条件。

近场探头组：在研发阶段用于定位EUT内部的辐射干扰源，如晶振、开关管等高频噪声元件。可通过检测近场电磁场强度实现干扰源的精准定位，辅助工程师优化PCB布局与屏蔽设计。

五、EMC测试必要性的案例佐证

通过对国内外多起有源医疗器械EMC失效案例的"故障机理-后果-整改措施"链条分析，可直观揭示EMC测试对保障设备安全性与可靠性的关键作用。

技术机理

EMC失效的技术机理主要涉及电磁干扰（EMI）发射超标或电磁抗扰度（EMS）不足，具体表现为电源设计缺陷、磁场耦合、瞬态干扰防护缺失等。

1、敦力ECMO设备的离心泵血液控制监测系统因备用组件与原装组件电压输入差异，导致瞬态电压尖峰，引发主机黑屏、关机甚至冒烟。

2、瑞思迈CPAP面罩因内置磁铁产生磁场耦合，可能干扰心脏起搏器等植入设备，反映出磁场兼容性测试的缺失。

临床影响

EMC失效直接威胁患者生命安全，可能导致治疗中断、设备功能异常甚至死亡。

1、美敦力ECMO故障可能引发泵停止，导致患者呼吸心跳停止，中国召回的263台设备占国内总量约50%，美国列为一级召回（最严重级别）。

2、雅培CentriMag循环支持系统因电磁干扰导致血泵转速异常，造成44人受伤、1人死亡，该设备用于心因性休克患者的循环支持，失效后果会直接危及生命。

整改启示

EMC失效的整改需从设计源头优化，而测试介入时机直接影响成本。

1、美敦力ECMO召回事件中，仅中国区召回成本已超2000万元，若在研发阶段通过EMC测试验证电源兼容性与抗瞬态干扰能力，可避免此类损失。

2、针对常见EMC问题，企业需在设计中强化电源滤波（如解决输液泵高频干扰问题）、优化PCB布局、提升电缆屏蔽性能，以降低电磁干扰并增强防护能力。

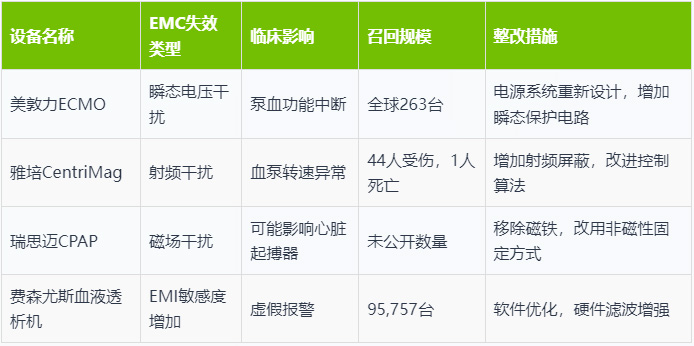

典型案例对比分析

六、结论与建议

核心结论

有源医疗器械电磁兼容性（EMC）测试是保障设备在复杂电磁环境中稳定运行、避免患者安全风险的核心环节，同时也是产品获得国内外市场准入的必要条件。其核心目标在于兼顾电磁干扰（EMI）抑制与电磁抗扰度（EMS）提升，通过系统性验证确保设备在实际应用中既不干扰其他设备，也不受其他设备电磁影响，最终符合国际国内严格的标准体系要求。

“历史案例（如美敦力因EMC问题导致的设备召回）进一步印证了EMC测试对保障患者生命安全的关键作用。”

具体建议

基于上述分析，从技术、管理、标准三个层面提出以下建议：

技术层面

企业应在研发初期系统性引入EMC设计理念，而非后期整改。具体措施包括：

采用FMEA（故障模式与影响分析）等工具识别潜在电磁干扰风险

针对性实施滤波、屏蔽、接地等硬件优化方案

优先选用EMC性能优异的关键元器件

针对特殊使用场景，如高海拔地区（4000米及以上），需选择具备增强绝缘强度的电源模块

管理层面

建立全流程EMC测试体系是确保合规性的关键。企业需将EMC测试纳入产品研发生命周期：

从早期摸底测试（预兼容测试）到最终认证测试形成闭环管理

在研发阶段即开展风险管理与电磁兼容性评估

实验室选择方面，应优先委托具备国际互认资质的机构

对于出口企业，选择FDA ASCA试点项目认证实验室可有效降低因测试不规范导致的上市延迟或召回风险

标准层面

密切关注国内外EMC标准动态是应对市场竞争的基础：

国际方面，需重点跟踪IEC 60601-1-2第四版标准更新

国内方面，应遵循GB 9706系列标准的分阶段实施要求（2027年前完成过渡）

针对特殊使用环境（如家庭、飞机、车辆），还需附加相应环境标准测试

通过标准前瞻性布局，企业可有效降低合规成本，提升产品全球市场竞争力

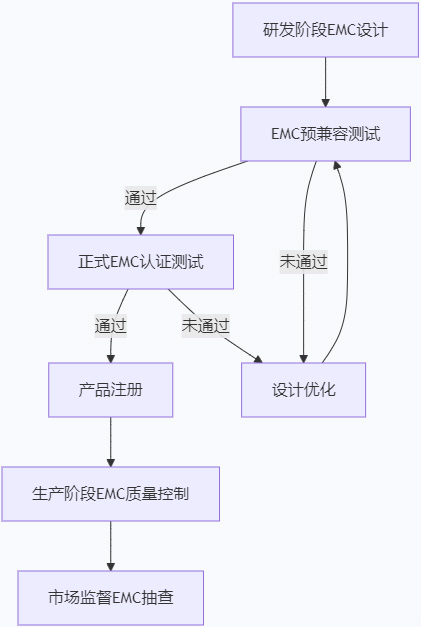

实施路线图
